Forno de endurecimento e temperação de feixe de caminhada para cilindros de gás

1.DDescrição do corpo do forno:

Este forno tipo viga de andar é instalado em uma linha. Concha e estrutura são feitos de chapa de aço e aço moldado. Corpo do forno é suportado em certa altura por coluna e rack,para que o forno possa funcionar em condições estáveis e confiáveis, a casca é feita de chapas de aço A3,δ4mm que são soldadas com aço do canal do forno.

Revestimento do forno: para garantir que a temperatura suba rapidamente, economize energia e aumente a precisão do controle de temperatura, o forno adota uma estrutura de fibras completa.Esses blocos de fibra são montados junto com a parede do forno por uma âncora de aço inoxidávelPara prolongar a vida útil do revestimento, após os blocos de fibras serem fixados com a parede do forno, uma camada de chapa de aço inoxidável 1Cr13 δ2mm é revestida na superfície da fibra,Este tipo de estrutura tem mais de 8 anos de vida útil.

Configuração do equipamento: é constituído por forno de endurecimento, forno de temperamento, tanque de apagamento, mesa de carregamento, mesa de descarregamento, sistema de combustão, sistema de exaustão e sistema de controlo elétrico.

2Procedimentos de trabalho da linha de produção:

* Os cilindros são carregados no rolo de transferência;

* Os cilindros são transferidos para a mesa de carregamento e carregados no interior da câmara do forno de endurecimento a partir de uma extremidade da porta do forno;

* Os cilindros são aquecidos horizontalmente no interior do forno de endurecimento;

* Após o processo de aquecimento, as garrafas serão descarregadas para fora da câmara da outra extremidade da porta do forno;

*Os cilindros são transferidos para dentro do reservatório de apagamento;

* Após o apagamento, as garrafas são transferidas para a mesa de carregamento em frente do forno de temperação;

* Os cilindros são carregados no interior da câmara do forno de temperação a partir de uma extremidade da porta do forno;

* Os cilindros são aquecidos horizontalmente no interior do forno de temperação;

* Após o processo de aquecimento, as garrafas serão descarregadas da câmara do forno da outra extremidade da porta do forno;

* Processo de arrefecimento por ar;

* Os cilindros são descarregados da câmara do forno, aguardando descarregamento.

Ciclo de trabalho da linha de produção para cilindro padrão: 160 segundos/peça

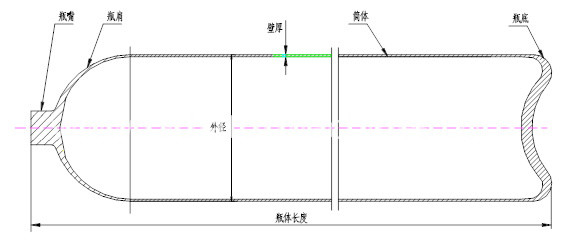

3Características da garrafa de gás:

O cilindro de gás é feito de tubo de aço sem costura e formado em forma cilíndrica.

4, Lista de peças sobressalentes
