DW38CNC-3A1S Máquina de dobra totalmente automática para tubos retangulares e redondos

Name: DW38CNC-3A1S Máquina de dobra totalmente automática para tubos retangulares e redondos
Brand: Wuxi Wondery Industry Equipment Co., Ltd
SKU: 38CNC-3A1S
Price: 15.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu, China (continente)

Marca: WONDERY

Certificação: CE

Número do modelo: 38CNC-3A1S

Termos de pagamento e envio

Quantidade de ordem mínima: 1SET/SETS

Preço: negotiable

Detalhes da embalagem: Caixa de madeira apropriada para o transporte do mar

Tempo de entrega: 45 dias úteis

Termos de pagamento: L/C, T/T

Habilidade da fonte: 100Sets/Sets por ano

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Detalhes do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                Máquina de dobra de tubos retangulares, Máquina de dobra totalmente automático da tubulação, Máquina de dobrar tubos redondos


Nome da máquina:	Máquina de dobra automática da tubulação	Modelo:	DT38CNC-3A1S
Min curvatura R para tubos de cobre é:1.5D:	Ø38X 3,8 mm	Min curvatura R para tubo s.s é 1,5D:	Ø30X 2,5 mm
Disponibilidade comprimento do tubo de dobra:	2000 mm	R máximo para dobrar-se:	280 mm
Ângulo máximo para dobrar-se:	185°	Potência do motor elétrico:	5.5 kW
Peso:	2250kg	Tamanho:	4200X1200X1400

Nome da máquina:	Máquina de dobra automática da tubulação
Modelo:	DT38CNC-3A1S
Min curvatura R para tubos de cobre é:1.5D:	Ø38X 3,8 mm
Min curvatura R para tubo s.s é 1,5D:	Ø30X 2,5 mm
Disponibilidade comprimento do tubo de dobra:	2000 mm
R máximo para dobrar-se:	280 mm
Ângulo máximo para dobrar-se:	185°
Potência do motor elétrico:	5.5 kW
Peso:	2250kg
Tamanho:	4200X1200X1400

Descrição do produto

DW38CNC-3A1S Máquina de dobra totalmente automática para tubos retangulares e redondos

1.Foto da máquina

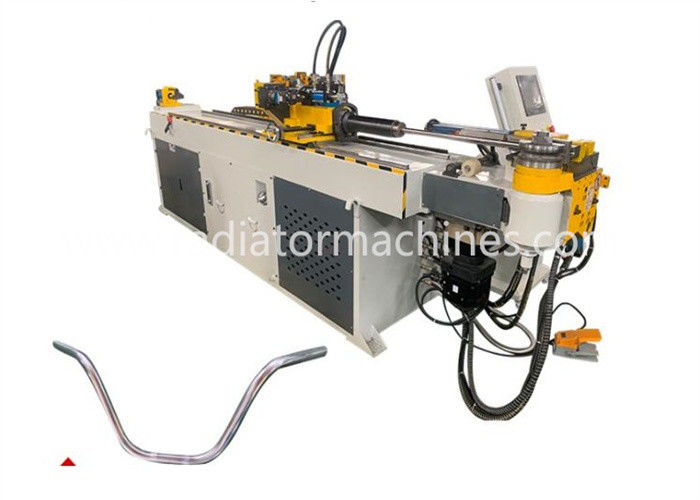

(a)Imagem geral da máquina

(2) Molde de dobra para tubos retangulares e redondos

2.Descrição do produto
Material adaptado:
Tubos de aço, de aço inoxidável, de cobre, de alumínio; tubos metálicos
Indústria de aplicação recomendada:
Acessórios móveis para automóveis (tubo de óleo para travões, silenciador, bancos), motocicletas, equipamento sanitário,
Ar condicionado, bicicletas, móveis de aço, artigos sanitários, etc.

3.Especificações principais

^{1Reconhecimento automático da potência na máquina e na peça de trabalho, o processamento é rápido e bom}
^{2Núcleo de retorno lento, impulsionado por barrow, importando a apreensão do ângulo.}
^{3Toda a operação é no computador, simples, rápida e correta.}
^{4Sistema de programação ilustrado: desenhar e modificar a imagem do tubo estéreo no ecrã,}
^operação ^{simples, rápido e correto}
^{5Teste de rebote: ensaio de comparação das características dos lotes de materiais de tubulação}
^{6Função de depuração de um passo: observação cuidadosa da deformação do material do tubo durante o}
^{Fabricação de trilhas} ^{de matas.}
^{7- Desenho automático dos gráficos de borracha ajuda a desenvolver novos produtos}
^{8- Inspecção global: circuito hidráulico/eléctrico/sistema de accionamento, ausência de fase nos motores/inverção,}
^{tensão, temperatura,} ^{pressão do óleo, e diagnosticar automaticamente os problemas}
4Parâmetro técnico

Programa Tipo de máquina		DW38CNC-3A1S
Min curvatura R para tubos de cobre é:1.5D		Ø38X 3,8 mm
Min curvatura R para tubo s.s é 1,5D		Ø30X 2,5 mm
Disponibilidade comprimento do tubo de dobra		2000 mm
Max R para dobra		280 mm
Ângulo máximo de dobra		185°
Processo de dobra para cada tubo		16
Taxa de trabalho	Taxa de dobra	Ma × 85°/sec
	Taxa de rotação	Ma × 280°/sec
	Taxa de alimentação	Ma × 700 mm/sec
Precisão de trabalho	Ângulo de dobra	± 0,1°
	Ângulo de rotação	± 0,1°
	Duração de alimentação	± 0,1 mm
Watt de máquina eléctrica de prensagem de óleo		14mpa
Método de introdução de informações		Eixo (Y,B,C)
Método de dobra		Servo
Grupo de flexão máxima		500
Potência do servomotor rotativo		400 W
Potência de alimentação Servomotor		1.5KW
Potência de dobra Servomotor		5 kW
Potência do motor elétrico		5.5KW
Peso da máquina		2250 kg
Tamanho L W H ((mm) 3A1S		4200X1200X1400

5.Partes mecânicas principais

- Não, não.	Nome	Origem	Nome da marca	Serviço
1	Interruptor de ar	China	CHINT	2 anos
2	Interruptor de ar	China	CHINT
3	Contactor AC	China	CHINT
4	Relais térmicos	França	Schneider
5	Transformador	China	JIUCHUAN
6	Micro-interruptor	Japão	Omron
7	Força do interruptor	Taiwan	Meanwell
8	Sistema eléctrico servo	Japão	400W Mitsubishi
			1.5KW Mitsubishi
			5KW Mitsubishi
9	PLC (CPU)	Japão	Mitsubishi
10	Ecrã táctil	Taiwan	Weinview
11	Mudança de abordagem	Japão	Omron
12	Relais	Japão	Omron
13	Codificador	Japão	Omron

6.Partes e componentes mecânicos

1	Máquina de desaceleração	Taiwan PHT	2 anos
2	Trilha de guia Beeline	Taiwan HIWIN
3	Rolamentos	Japão NSK
4	Parafusos de esferas	Taiwan HIWIN
5	Guia deslizante	Taiwan HIWIN
6	CPI	Taiwan ADVANTECH	Opcional
7	Sistema operacional	China DASONG	2 anos

7.Sistema de pressão hidráulica

- Não, não.	Nome	Origem e Marca	Serviço
1	Valvas magnéticas diversas	Japão Yuken	2 anos
2	Tanque de óleo	Shanghai Baoshan
3	Anel de foca	Japão Valqua
4	Tubos de óleo	Taiwan Lianhui
5	Motor de bomba de óleo	China TAIHU
6	Bomba de óleo	China TAIHU
