Máquina de dobra de tubos de peça de trabalho simétrica
, Máquina de dobra da tubulação do CNC
, Máquina de dobra de tubos CNC de rotação

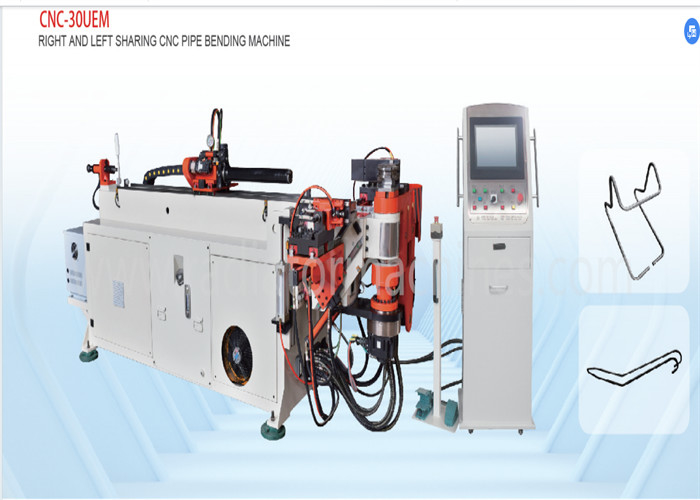

Máquina de dobra de tubos CNC de rotação de esquerda e direita
1Características do equipamento
A máquina de dobra de tubos CNC é accionada por Y ((alimentação), B ((tubo rotativo), C (tubo de dobra),
X ((deslocamento para a esquerda e para a direita da mudança automática do molde),Z ((cambiamento para cima e para baixo
Posição do molde em segundos),G (eixo rotativo do molde)Servo elétrico de seis eixos.
motor eléctrico de seis eixos, com ângulo de curvatura de precisão do carrinho,
0.05°,precisão de alimentação de 0,05 mm.O servoaccionamento elétrico evita o defeito
A precisão da máquina de dobra de tubos comum é afetada pela temperatura do óleo, adequado para
A mudança automática de molde adota o princípio da
Deslocamento superior, inferior, esquerdo e direito para evitar a sacudida do encaixe do tubo causada pelo
deslocamento do banco de alimentação.A cabeça da máquina tem a função de co-rotação
O processo de fabricação de peças de trabalho é caracterizado por uma grande variedade de componentes, que podem ser de dois lados, o esquerdo e o direito, que podem dobrar a peça simétrica e algumas partes com
A forma complicada, evitando o defeito de substituir a máquina para compensar a flexão
A utilização de uma máquina de flexão de tubos de rotação única, com uma peça de trabalho complexa, melhorou consideravelmente
A precisão da peça de dobra, poupando tempo, mão-de-obra e espaço.
2Principais parâmetros técnicos
| Modelo |
CNC-30UEM |
| Capacidade de dobra máxima (aço carbono) |
28x1,5 mm
|
| Intervalo de raio de curvatura (tubo redondo) |
10-85 mm
|
| Diâmetro máximo do tubo para alimentação recíproca |
25.4 mm
|
| Intervalo de ângulos de dobra |
190° |
