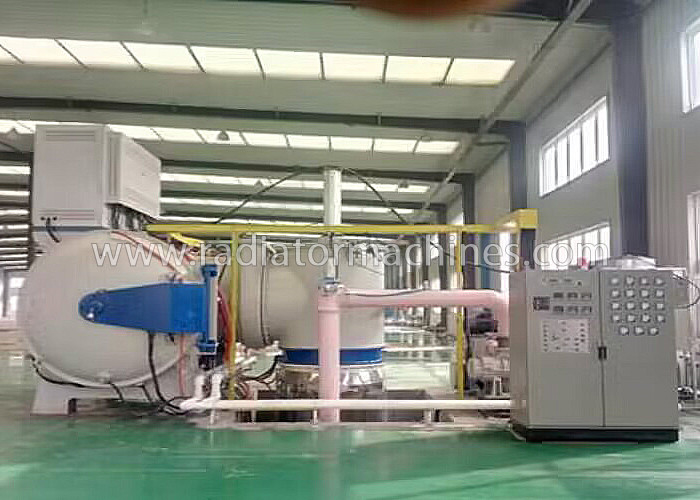

Forno elétrico de brasagem a vácuo de 750 graus Celsius para radiadores de alumínio Trocadores de calor
1.Sresumo
O forno de brasagem de alumínio a vácuo é usado principalmente para equipamentos de troca de calor de locomotivas ferroviárias,
equipamento de separação de ar e produção de proteção ambiental automotiva.Produtos com vácuo
tratamento de brasagem: intercooler, resfriador de óleo, radiador, evaporador, condensador, antena de grade de radar, guia de onda
e vários trocadores de calor de aleta de placa ou segmento. Todas as unidades de medição adotam a unidade internacional (SI)
padrão. As unidades de medida de todas as peças, componentes e vários instrumentos do equipamento
adotar o padrão da unidade internacional (SI).
2.TtécnicoParâmetros
|
2.1 forno de vácuo de brasagem de alumínio: 1 conjunto;
2.2 Tamanho efetivo da zona de aquecimento: 2000 (L)×1200 (L) ×1200 (A) mm;
2.3 Capacidade de carregamento do forno: ≤ 2000kg/forno (incluindo fixação de ferramentas);
2.4 Temperatura máxima: ≤ 750 ℃;
2.5Temperatura de trabalho: 300-700 ℃;
2.6 Potência de aquecimento: 380kW;
2.7 Uniformidade da temperatura do forno: ≤± 4 ℃ (600 ℃);
2.8 Precisão do controle de temperatura: ≤± 1 ℃;
2.9 Tempo de aumento de temperatura: ≤ 60 minutos para aumento de temperatura para 700 ℃ sem carga da temperatura ambiente;
2.10 Grau de vácuo extremo: 4×10 Pa-4;
2.11 Vácuo de trabalho: 4 × 10 Pa-3;
2.12 Taxa de aumento de pressão: ≤ 0,4 Pa/h;
2.13 Tempo de sucção a vácuo: ≤ 40min para atingir 4×10-3Pa em estado frio e forno vazio (excluindo o tempo de pré-aquecimento da bomba de difusão);
|
3.Em geralOvisão geral
O forno de brasagem a vácuo é uma estrutura horizontal de câmara única, com portas do forno na parte frontal e traseira.
As portas do forno são acionadas por motores redutores de velocidade.
A haste de pressão pneumática é travada e alimentada em ambas as extremidades. A máquina principal é composta de corpo de forno a vácuo,
câmara de aquecimento, sistema de vácuo, sistema de inflação, sistema pneumático, sistema de resfriamento de água, sistema de controle elétrico, etc.
3.1 Corpo e tampa do forno a vácuo
O corpo e a tampa do forno de brasagem elétrica a vácuo são de estrutura refrigerada a água de parede dupla e a entrada de água
e o projeto de drenagem evita a zona morta de temperatura. As paredes internas e externas do forno são feitas de
aço carbono de alta qualidade.A tampa do forno é em forma de dobradiça de abertura lateral, com estrutura de braçadeira em arco.
A superfície interna do corpo do forno é polida para garantir o desempenho do vácuo de uso a longo prazo.
3.2Câmara de aquecimento, elemento de aquecimento e isolador
A câmara de aquecimento do forno elétrico de brasagem é uma estrutura octogonal composta por
todo em aço inoxidável, e há duas fileiras de polias
na parte inferior do quadro, o que é conveniente para o arrastamento geral, manutenção e reparo
do aquecimento
câmara.O escudo térmico é feito de 5 camadas de aço inoxidável.
Camada 1-4: aço inoxidável de 0,5 mm (304).
Camada 5: aço inoxidável de 1 mm (304) é a camada mais externa.
O elemento de aquecimento adota banda larga de níquel-cromo (Cr20Ni80), com aquecimento uniforme e pequena perda de calor.
A temperatura de aquecimento é dividida em 10 zonas para aquecimento e controle de temperatura.Os elementos de aquecimento são
dispostos em forma de serpentina com tiras de cromo de níquel de alta temperatura de banda larga, o que não só garante
boa uniformidade de temperatura do forno, mas também ajuda a melhorar a resistência a altas temperaturas e vida útil de
as faixas de aquecimento.
O isolador adota 95% de porcelana isolante de alumina.
Há uma correia de vedação móvel na face final da câmara de aquecimento, que pode evitar a poluição do magnésio
vapor para o interior da camada de isolamento térmico tanto quanto possível.Ao mesmo tempo, é fácil de limpar.
