Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Máquina horizontal do expansor | Comprimento da parte do trabalho: | 200~1500MM |
|---|---|---|---|
| Powe: | 7kW | Pressão de pneumático: | 0.5~0.7Mpa |
| Ângulo J do colar: | 60° | Furos em cada fileira: | 30Holes pela fileira |
| Realçar: | Máquina horizontal do expansor de 1500MM,Máquina automática do expansor do tubo,Máquina horizontal do expansor |
||

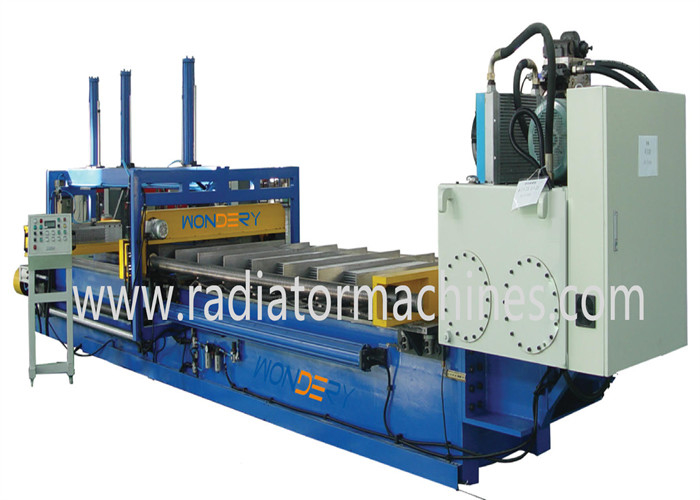

Máquina horizontal automática profissional do expansor 2022
parâmetro 1.Main técnico desta máquina
Tipo e nome: Máquina horizontal do expansor KKJ-1500
Parâmetro técnico principal:
Especificação do tubo: 7 milímetros
Distância entre furos: 19.05mm
Distância entre fileiras: 16.50mm
Fileiras: 4Row
Furos em cada fileira: 30Holes pela fileira
Comprimento da parte do trabalho: 200~1500MM
Parâmetros da parte do trabalho:
| Artigo | Padrão |
| Altura A do bocal (milímetros) | 12 |
| Altura B do colar (milímetros) | |
| Comprimento de alargamento C (milímetros) | |
| Altura baixa L (milímetros) | |
| Ângulo J do colar (°) | 60° |
| Diâmetro D1 da bala (milímetros) | |
| Diâmetro de alargamento D2 (milímetros) | Φ |
| Altura superior H1 da ripa (milímetros) | ≤30 |
| Mais baixa altura H2 da ripa (milímetros) | ≤60 |
| Comprimento E da beira (milímetros) | ≤50 |
2.Features da estrutura:
2,1 formato da estrutura: A máquina é projetada no teste padrão horizontal,
Carga da parte do trabalho e para descarregar pelo manual, pelo processo de para expandir, pelo alargamento e pelo reflare em um ciclo.
2,2 conduzido pelo servo motor, transmitido pela barra do parafuso pelo redutor para a expansão, o alargamento e o reflare.
2,3 fixação da parte do trabalho: placa da fixação do quadro da coluna conduzida pelo cilindro pneumático,
2,4 Ros de expansão travam pelo fechamento da integridade.
2,5 o receptor é fornecido com o travamento da estrutura, que não será retirada quando
descarregue e é igualmente conveniente para mudar a especificação.
3.Standard da aceitação:
3,1 tolerância entre duas placas terminais da parte do trabalho após expandido: Se a largura
do workpiece ≤800mm, a tolerância do paralelismo é 0.8mm. Se a largura é mais do que
a tolerância do paralelismo de 800mm está a uma 1/1000 de largura do workpiece.
3,2 tolerância do plano entre duas placas terminais da parte do trabalho após expandido: Se o comprimento
do workpiece ≤800mm, a tolerância lisa é 0.8mm. Se o comprimento está entre 800-1000mm,
A tolerância lisa é 1mm. Se o comprimento está sobre 1200mm, a tolerância lisa é 1.2mm.
3,3 a tolerância do comprimento após expandido: Se o comprimento da parte ≤1200mm do trabalho,
a tolerância do comprimento é menos de 1.2mm. Se o comprimento do workpiece >1200mm,
a tolerância do comprimento está a um 1/1000 de comprimento da parte do trabalho.
3,4 alargamento & Reflare: Após o alargamento e o dobramento da tolerância é: ≤±0.1mm após o alargamento
e reflare
3,5 o processo da parte do trabalho deve ser firmemente e lisamente.
3,6 limite da capacidade: A maioria de furos podem ser processados expandindo, alargando-se e
dobrar os tubos em um ciclo é 120 furos para Φ7mm
4. Parâmetros do equipamento:
Eficiência (somente para a referência):
Expansão rápida: A velocidade pode ser ajustada, o limite é 5m/min
Alargamento e Reflare: A velocidade pode ser ajustada, o limite é 0.6m/min
Retração: A velocidade pode ser ajustada, o limite é 10m/min
Expansão e capacidade do alargamento: Como Φ7, 120Holes pelo ciclo.
4,1 pressão de sistema: A pressão de pneumático é 0.5~0.7MPa.
4,2 poder: 7KW.
4,3 fonte de alimentação: De cinco fios trifásico, AC380V/50Hz, flutuação ±10% da tensão.
componentes 5.Equipment
| Não. | Artigo | Tipo |
| 1 | PLC | Mitsubishi |
| 2 | Servo motor | Mitsubishi |
| 3 | Motorista servo | Mitsubishi |
| 4 | HMI | Omron |
| 5 | Válvula hidráulica | YUCIYUKEN |
| 6 | Sistema pneumático | AIRTAC |
| 7 | Parafuso da bola | Abba Taiwan |
| 8 | Componentes elétricos | Schneider/Omron |
| Nota: A configuração acima pode ser mudada aos tipos do nível equivalente sem observar o cliente devido à disponibilidade componente. | ||
6. Peças sobresselentes
| NÃO. | Artigo | Observações |
| 1 | Haste de expansão | como furos |
| 2 | Bala de expansão | como furos |
| 3 | Luva de expansão | como furos |
| 4 | Luva de alargamento que recebe a haste | como furos |
| 5 | Luva do KO | 1/3 dos furos |
| 6 | Receptor nivelado | Furos de 1/2 |
| 7 | Receptor de inclinação | 1/4 de furo |
| 8 | Receptor reto do tubo | a respeito dos furos |
cor 7.Equipment: a cor padrão é skyblue (ou determinado de outra maneira pelo usuário).
8.Warranty: A máquina é justificada por 12 meses que partem do dia de
chegada no buyer'site. As peças gastas fáceis não são incluídas na garantia.
cor 9.Machine: exigido pelo comprador ou baseado na cor padrão do skyblue.
A área da proteção é pintada com uma cor diferente.
10.Confidentiality
Não é permitido ao comprador passar sem os documentos técnicos a um terceiro
permissão do vendedor.
