Destacar:
Máquina de alumínio de alta velocidade do radiador
, Máquina de alumínio do radiador 180SPM
, Radiador 180SPM que forma a máquina

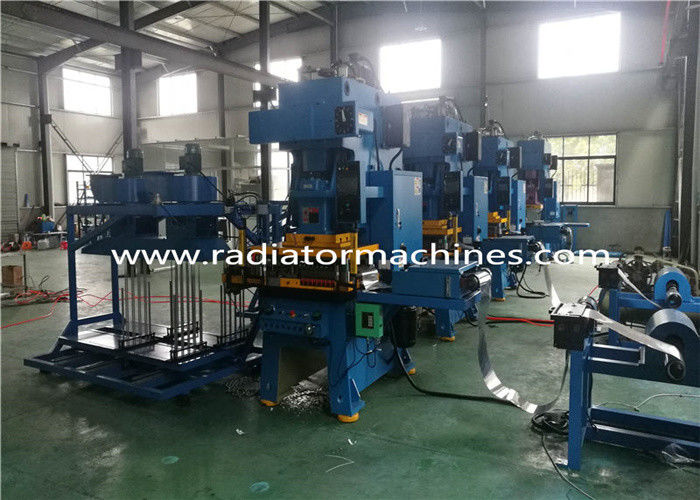

Máquina de aletas de radiador de alumínio de alta velocidade, linha de prensagem de aletas 180 SPM
Introdução
A linha de prensagem de aletas é uma linha de produção automática de aletas baseada na mais recente tecnologia de Taiwan.
A máquina de aleta do radiador consiste em um mecanismo de desbobinamento de folha de alumínio (desbobinamento automático fotoelétrico),
dispositivo de proteção de folha de alumínio, dispositivo de lubrificação de folha de alumínio, salto simples e duplo mais recente baixo ruído alto
máquina de prensagem de precisão de alta velocidade, molde de aleta de precisão de alta velocidade, dispositivo de empilhamento de aleta tipo barra guia mais recente,
dispositivo de coleta de resíduos,
e sistema de controle elétrico com IHM.
A máquina de aletas do radiador (ou chamada de prensa de aletas) tem um desempenho muito estável.
Tabela de tamanho de barbatanas
| Φ5*19,5*11,2*(6-24)R |
| Φ7*21,0*12,7 ou 20,5*12,7(12-24)R |
| Φ7,94*22,0*19,05*(12-18)R. |
| Φ9,52*25,4*22,0 ou 25,0*21,65*(12-18)R |
| Φ10,2*20,0*15,5*(12-24)R |
| Φ12,7*31,75*27,5*(6-12)R |
| Φ15,88*38,0*32,91 ou 38,1*22,2(6-12)R |
| Φ19,4*50,8*38,1(4-8)R |
| Φ20*34,0*29,5*(6-12)R.Φ25*(4-6)R |
Composição
A linha de prensa de aletas de alta velocidade consiste em desbobinador, prensa de aletas, dispositivo de lubrificação, dispositivo de extração de tiras (salto simples/duplo), empilhamento de aletas
dispositivo, dispositivo de coleta de resíduos, sistema de controle elétrico e sistema pneumático.
Lista de componentes
| Não. |
Item |
Marca |
| 1 |
CLP |
Mitsubishi, Japão |
| 2 |
IHM |
EASYVIEW, Taiwan ou Omron, Japão |
| 3 |
Inversor do motor principal |
marca japonesa |
| 4 |
Motor principal |
ABB/Siemens |
| 5 |
Válvula solenóide dupla |
TACO, Japão |
| 6 |
Válvula solenóide pneumática |
SMC, Japão ou Airtac, Taiwan |
| 7 |
Rolamento de eixo |
NSK, Japão |
| 8 |
Bomba de óleo de lubrificação automática |
IHI, Japão |
| 9 |
Fornecedor de óleo balanceador |
Ishan, Taiwan |
| 10 |
freio de embreagem |
Marca financiada por Taiwan |
| 11 |
Componentes elétricos |
Schneider/LS/Omron |
introdução da companhia
Nossa empresa fornece principalmente máquinas para fabricação de radiadores de alumínio, como máquina de aletas de alumínio para radiadores, linha de prensagem de aletas de radiadores, máquina de construção de núcleos de radiadores, máquina de crimpagem de tanques de plástico de radiadores, testador de vazamento de ar de radiadores, matrizes de placas laterais e de cabeçalho, matrizes de tanques de plástico, etc. precisa receber os desenhos do produto antes de fazer uma cotação precisa.
Imagem do Progressive Fin Die usado na máquina:
