Tipo servo tubo que endireita os tubos da máquina 6 pela eficiência mínima do trabalho

Tipo servo de alta qualidade tubo que endireita e máquina de corte de WONDERY

1. Especificação do equipamento

1,1 modelo do equipamento: XZJ-4

1,2 especificação do equipamento: 4.76~19.05

1,3 o tubo de cobre endireitou e cortou pelo tempo: 6 tubos pela máquina;

2. Características do equipamento

2,1 método de alimentação: parafuso servo da bola de motor+;

2,2 suporte da coleção do tubo: precipitação pneumática do tubo do cilindro;

2,3 controle elétrico: Controle do PLC e visualização ótica de tela táctil;

tamanho de 2,4 bobinas: diâmetro interno φ134mm, diâmetro exterior: φ1070mm;

comprimento da coleção de 2,5 tubos: 2000mm (padrão);

método 2,6 decoiling: bobina a ser puxada da parte externa ao interior (motorizado) ou do interior à parte externa;

eficiência de 2,7 trabalhos: 6 tubos pelo minuto (tubo de 1m);

funções 3.Equipment

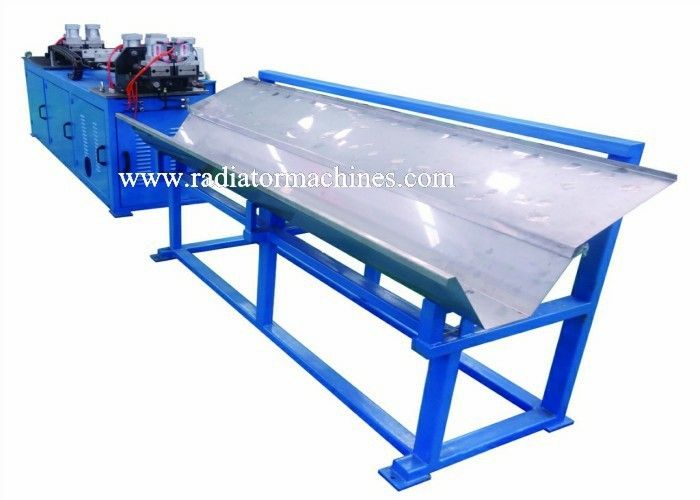

A máquina é compreendida do decoiler, endireitando e cortando o corpo, e o dispositivo da coleção do tubo. A máquina é controlada pelo PLC e pelo tela táctil.

3,1 o corte-à-comprimento do tubo é ajustado através da relação da humano-máquina.

3,2 o mecanismo de endireitamento da máquina pode ser ajustado horizontalmente e verticalmente.

3,3 o mecanismo de alimentação emprega o servo motor e o parafuso da bola, que assegura um comprimento de alimentação exato e permite o ajuste conveniente. A máquina pode cortar os tubos sem rebarbas. Cada cortador pode ser ajustado separadamente, e pode ser usado repetidamente lustrando. (diâmetro exterior do cortador: φ25)

3,4 o suporte da coleção do tubo é controlado por um cilindro pneumático. Há uma inclinação natural para a queda-para baixo do tubo.

3,5 o sistema mecânico da máquina está na operação totalmente automático. A qualidade do produto acabado é estável e segura.

3,6 a estrutura total da máquina é bem-desenvolvida assegurar a segurança dos trabalhadores.

4. Especificação e precisão processadas de produto

4,1 tolerância do corte-à-comprimento do tubo: ≤±0.5mm baseou em uma alimentação de 1000mm;

4,2 retidão: dentro do unstraightness de 1mm pelo comprimento de 1000mm;

4,3 a superfície do tubo é sem riscos ou as equimoses mecânicas.

4,4 o mecanismo de endireitamento pode ser ajustado manualmente. Há um total de 8 rodas de endireitamento que incluem o horizontais e verticais.

5. Configuração componente

parafuso de 5,1 bolas: Tipo de Taiwan;

5,2 os componentes pneumáticos principais do equipamento são do tipo de Algreat ou de Airtac.

5,3 os componentes elétricos principais são do tipo do LS, do IDEC, do Kinco ou do Schneider. O sistema de controlo elétrico encontra standard de segurança nacionais relevantes.

6. Fonte de alimentação do equipamento

controle 6,1 em forma de caixa: dentro do corpo de máquina; Controle coletivo do PLC e do tela táctil;

fonte de alimentação 6,2: AC380V, 50HZ, 3P, fio 4;

tensão de 6,3 operações: DC24V;

7. Acessórios fornecidos com a máquina:

cortador 7,1: 8 partes (4 partes na máquina e 4 partes à espera)

7,2 caixa de ferramentas, 1 ajustado;

7,3 correias síncronos, 2 partes;

7,4 manual, 1 cópia;

8. Aceitação

A aceitação da máquina está no local do vendedor. Quando a máquina é 15 dias longe da conclusão, o comprador deve fornecer pelo menos a bobina do tubo 20KG para teste-correr a máquina.

9. Garantia

A máquina é justificada por 12 meses que partem do dia de chegada no buyer'site. As peças gastas fáceis não são incluídas na garantia.

10. Cor do equipamento: azul-céu padrão RAL5015 ou exigido de outra maneira pelo comprador.

Tubo de cobre/de alumínio que endireita e máquina de corte
