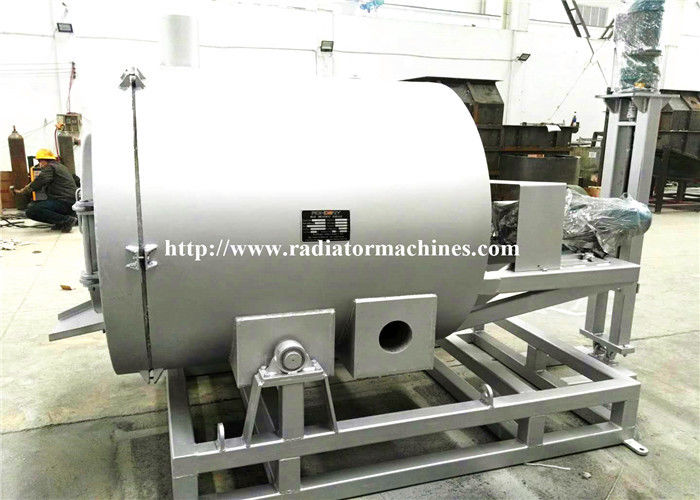

fornalha da fusão de chumbo 2000Kg que inclina o cadinho de derretimento de alumínio

Fornalha da fusão do metal do cadinho da liga de alumínio que inclina a fornalha de cadinho de alumínio do derretimento

1. Breve introdução

A fornalha da fusão de chumbo WDL-QQZ-2000 é usada derretendo e reciclando materiais da ligação. O sistema do queimador emprega o queimador de óleo famoso do tipo,

qual tem as vantagens da ignição automática, da proteção da chama e da combustão completa. A forma da fornalha é oval. Ambos os lados da lareira de fornalha são construídos com material castable de grande resistência especial. A fornalha tem a taxa de derretimento de alta velocidade, o bom desempenho da preservação do calor, o baixo consumo, o baixo custo de utilização, a segurança e a confiança. Pode ser usada derretendo e guardando ao mesmo tempo.

1,1 o corpo da fornalha é compreendido da camada refratária, da camada da preservação do calor e da camada da isolação. A lareira de fornalha casted por de grande resistência

e material refratário unshaped. Há um anel de pressão na fornalha para estender o tempo da estada da chama na fornalha, melhora o derretimento

velocidade e para reduzir o consumo de energia. A camada da preservação do calor e a camada da isolação são compostas de fibras cerâmicas. Consequentemente, corpo que armazenamento de calor é pequeno, elevação do thefurnace da temperatura é rápido, preservação do calor é bom, consumo de energia é baixo.

1,2 o fã do queimador, a válvula magnética, inflamando o monitor do dispositivo e da chama

constitua no conjunto. Gire sobre a fonte de alimentação (220V), e o queimador

pode ser começado.

1,3 o escudo da fornalha: placa de aço para a fornalha resistente, espessura de 10mm;

1,4 consumo do gás natural: 35m3/hour;

1,5 pressão natural do abastecimento de gás: 5000Pa;

1,6 temperatura da lareira de fornalha: 500-600℃;

1,7 capacidade de derretimento da associação: ligação 2000Kg;

1,8 velocidade de rotação da fornalha: 1 círculo/minuto;

1,9 ciclo de derretimento: 2 horas pelo grupo (que inclui o tempo de carregamento e de derretimento);

Diâmetro 1,10 do furo de carregamento: 510mm;

1,11 fã: 3KW, 380V;

1,12 tamanho total da fornalha giratória: 3880*1850*2000mm (L*W*H);

Forro 1,13 de fornalha:

Primeira camada: castable castable, resistente ao calor impermeável;

Segunda camada: Tijolo da isolação da mulite, cerâmica super da isolação térmica,

Materiais de isolação térmica;

Terceira camada: Painel de fibras cerâmico super da isolação térmica;

1,14 estrutura alterna de gerencio elétrica do corpo da fornalha

(redutor de gerencio elétrico):

Método de gerencio: 360°positive e estrutura negativa da rotação;

Capacidade de carga: líquido da ligação do peso 6ton+ da fornalha de 2 toneladas;

Redutor: BWEN-2715-29'9-3;

Relação de redução: 1/85;

Capacidade do motor: 5.5KW.4P.380V.50HZ;

Velocidade de gerencio: 1RPM-3RPM;

Precisão: ≤0.2°;

Guardando o torque: 48KN.M;

2. Configuração padrão

2,1 corpo da fornalha, 1 ajustado

2,2 armário de controle da temperatura automática, 1 ajustado

2,3 mecanismo da transmissão, 1 ajustado

2,4 sistema do queimador do fuel-óleo, 1 grupo;

2,5 cópia do manual 1 do usuário

3. Cuidado

3,1 a instalação da fornalha.

3.1.1 verifique se o equipamento esteja completo.

3.1.2 de acordo com a instrução de instalação e a situação real de

a oficina, escolhe um lugar apropriado para a fornalha e o armário elétrico.

3.1.3 depois que a posição de instalação é confirmada, a fundação concreta vai faz4e-lo

seja derramado de acordo com a tiragem de instalação ou os parafusos inferiores do pé vão faz4e-lo

seja feito de acordo com o tamanho da instalação. Coloque os fios e as tubulações sob

terra. Ao instalar a caixa elétrica, o usuário precisa de fixar os parafusos de ancoragem.

3.1.4 abra a tampa da fornalha, e verifique se o forro de fornalha seja bem.

3.1.5 conecte o laço principal do circuito e de controle da fornalha elétrica

equipamento respectivamente com fio de borracha da isolação e fio da compensação

de acordo com o diagrama prendendo externo da fornalha elétrica.

3.1.6 todos os tubos do fio, escudo da fornalha, armário de controle fora do escudo e poder

o suporte deve ser aterrado confiantemente. Cubra a extremidade principal de elemento de aquecimento.

3.1.7 quando a posição de instalação é decidida, o corpo da fornalha deve ser bem

posicionado com parafusos. Confirme a posição do armário de controle elétrico

(a distância do corpo da fornalha não é menos de 4 medidores). O operador

deve preparar o óleo diesel, o poder e a linha principal.

3,2 carregamento

Durante a operação normal, carregando o material pelo menos 3 vezes pela hora, e

pelo menos 500kg cada vez. Tente manter mais do que 350kg do líquido da ligação na fornalha.

Reduza o choque da ferramenta contra a boca da fornalha ao carregar.

3,3 mecanismo da transmissão

A manutenção regular e a revisão do motor e da caixa de engrenagens são exigidas a

assegure a lubrificação do óleo na caixa de engrenagens.

4. Serviço das vendas do cargo

Período de garantia do produto: 1 ano. O vendedor é responsável para reparar

a fornalha ou substituição das peças quebradas se as falhas são causadas pela fabricação

os defeitos, mas os danos causados por operações erradas pelos trabalhadores não são

incluiu. (as peças Fácil-gastas não são incluídas na garantia.)
