Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Fornalha de derretimento elétrica | Capacidade: | 500 Kgs |
|---|---|---|---|
| Poder: | 75kw | Vida do material de carcaça: | aproximadamente 2,5 horas |
| Precisão do controle de temperatura: | positivo/menos 2 graus Célsio | Temperatura de trabalho: | 850 graus Célsio |
| Realçar: | 500 quilogramas de fornalha de derretimento elétrica,Fornalha de derretimento elétrica de 850 graus,Fornalha de indução elétrica da fusão do metal |
||
o aço de 1000kg 2T 5T que inclina a máquina da fornalha passa a fornalha industrial da indução elétrica da fusão do metal da fundição
1. Aplicação da fornalha de derretimento elétrica
A fornalha de derretimento do cadinho é aplicável ao derretimento do metal e da liga ferrosos do ponto de baixa temperatura de fusão.
2. Introdução estrutural
A fornalha de derretimento elétrica consiste nas seguintes três peças: corpo da fornalha, elétrico
aquecimento e sistema de controlo, e sistema de inclinação hidráulico.
2,1 fornalha Shell
O escudo da fornalha da fornalha de derretimento do cadinho é feito das placas de aço e do aço secional na
forma de uma coluna redonda. As áreas de junta são soldadas proximamente.
2,2 alinhamento da fornalha de derretimento elétrica
Para a parede lateral, o forro da parede lateral inclui o bloco da fibra do alumínio do silicato,
tijolo 0.6g/cm3 refratário superlight, e pó de enchimento do vermiculite. O aquecimento
os componentes são tiras da liga da alto-resistência OCr27A17MO2.
Para a parte inferior de fornalha do derretimento do cadinho, é construído com material de carcaça deformação com um serviço longo
vida e um de grande resistência.
2,3 sistema de aquecimento da fornalha de derretimento elétrica
fios de aquecimento) de uma componente-alto-resistência (1 controle de zona);
Sistema de controlo: controlador de temperatura (importado de Taiwan, 2 partes),
regulador eletrônico do poder, contator, relé.
Temperatura que detecta o componente: acoplamento térmico (2 partes dentro junto,
1 para medir a temperatura e outra da atmosfera da lareira para medir
a temperatura de alumínio derretida)
Fonte de alimentação:
|
Fonte de alimentação preparada pelo comprador: Fonte de alimentação: 3 fio da fase 5, 380V±10%, 50Hz±3 hertz; Poder do controle: 220V±10%, 50Hz±3 hertz.
|
2,4 cadinho da grafite
O cadinho da grafite usado para a fornalha de derretimento elétrica é do tipo do Vesúvio.
O tamanho do cadinho é 750*900mm (diameter*height exterior). O cadinho tem
vida de 6 meses ou de mais segundo as condições de trabalho do cliente.
2,5 sistema de controlo elétrico (controle do PID)
2.5.1 parâmetros técnicos principais
a) tensão de funcionamento: 3 fases, C.A., 380V;
b) método de controle: sinal do controlo regulamentar ou automático do potenciômetro manual de 0-5VDC;
c) função macia da partida: os movimentos começaram após 0,5 segundo;
d) precisão de controle da temperatura: ±3℃ (sob condições de trabalho padrão)
e) poder avaliado: regulado manualmente e automaticamente;
2.5.2 componentes elétricos principais
a) armário de controle, 1 parte;
b) controlador de temperatura, origem de Taiwan, 2 partes (um controlador com regulamento do PID).
c) regulador do poder, 1 ajustado;
d) componentes elétricos de baixa tensão, 1 ajustado;
e) sistema de controlo hidráulico, 1 ajustado;
f) acoplamento térmico, 2 partes (a parte que mede a temperatura de alumínio derretida é revestida na
tubulação da embalagem da proteção);
g) fio, 1 ajustado;
furo da tomada de 2,6 emergências
A fim impedir o escapamento, há um furo da tomada da emergência projetado na parte inferior da parede lateral.
Parâmetros técnicos
| Parâmetros técnicos | Unidade | Modelo |
| SC-GRD-500 | ||
| Poder avaliado | Quilowatt | 75 |
| Tensão avaliado | V | 380 |
| Método da conexão | Y | |
| Temperatura máxima | ℃ | 850 |
| Temperatura de trabalho | ℃ | 0-800 |
| Frequência | Hertz | 50 |
| Fases | 3 | |
| Tempo de aumentação da temperatura para a fornalha vazia | h | ≤3 |
| Estabilidade de Temperatuer | ℃ | ±3 |
| Tamanho do cadinho | milímetro | 750*900mm (OD*Height) |
| Taxa de derretimento | Kg/h | 250 |
4. Lista da configuração de fornalha de derretimento elétrica
corpo de 4,1 fornalhas, 1 ajustado;
4,2 componentes de aquecimento, tiras da resistência OCr27A17MO2, 1 grupo, Shanghai;
caixa de controle 4,3 elétrica, 1 ajustado (incluindo o controlador de temperatura, 2 grupos, Taisee, Taiwan; eletrônico
regulador do poder, 1 ajustado, Taisee, Taiwan; interruptor do ar, contator e a outra baixa tensão
componentes, 1 ajustado, CHINT ou Omron)
anel da imprensa do cadinho de 4,4 grafites, ferro fundido, 1 parte;
cadinho de 4,4 grafites, 1 parte (tipo do Vesúvio);
acoplamento 4,5 térmico para medir a temperatura de alumínio derretida, 1 parte
(incluindo uma tubulação da proteção do silicone do carbono da proteção)
acoplamento 4,6 térmico para medir a temperatura da atmosfera da lareira,
1 parte, Shanghai;
4,7 sistema de inclinação hidráulico, 1 ajustado;
4,8 documentos técnicos, 1 cópia;

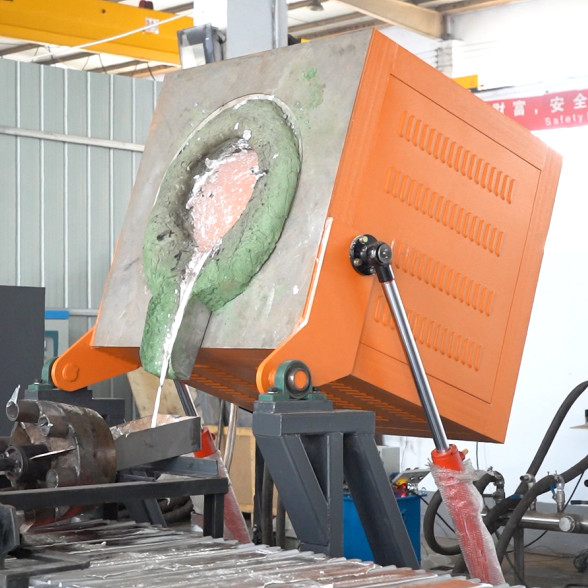

Fornalha de derretimento do cadinho em nossa oficina
