| Nome: | vpi do equipamento da impregnação | Tipo: | tanque dobro da impregnação |
|---|---|---|---|
| Tamanho eficaz do tanque: | dia1000*1000mm | Pressão de funcionamento: | 0.6Mpa |
| Grau do vácuo: | -0.095Mpa | Garantia: | 12 meses |
| Realçar: | Máquina da impregnação da pressão dos transformadores,máquina dobro da pressão do vácuo do tanque da impregnação,Máquina da impregnação da pressão do verniz do vácuo |
||
máquina da impregnação da pressão dos transformadores,
máquina da impregnação do verniz do vácuo

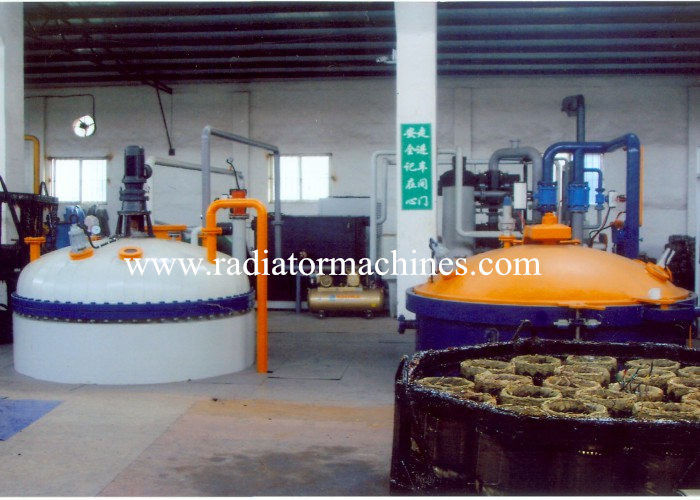

1. Aplicação
1,1 o equipamento VPI da impregnação é o equipamento chave para o tratamento da isolação de
motores de alta tensão, motores antiexplosão especiais, e transformadores. O vácuo
impregnar o tratamento aumenta a força mecânica, isolação, anti-umidade
e desempenho do anti-molde dos enrolamentos.
1,2 o tipo da instalação para o tanque de armazenamento da resina e a impregnação de vácuo do motor
o equipamento é tipo vertical.
espaço 2.Supply
| Não. | Artigo | Q'ty |
| 1 | Tanque da impregnação de vácuo | 2 grupos (tipo vertical) |
| 2 | Tanque de armazenamento da resina | 1 grupo (tipo vertical) |
| 3 | Sistema do vácuo | 1 grupo |
| 4 | Fonte da resina e sistema do retorno | 1 grupo |
| 5 | Sistema hidráulico | 1 grupo |
| 6 | Sistema de refrigeração | 1 grupo |
| 7 | Sistema de aquecimento | 1 grupo |
| 8 | Sistema de controlo elétrico | 1 grupo |
| 9 | Material da instalação | 1 grupo |
3. parâmetros técnicos
3,1 tanque da impregnação da pressão do vácuo
|
Tamanho do tanque da impregnação de vácuo: Φ1000×1000mm, 1 parte; pressão de funcionamento: 0-0.6MPA (ajustável); grau de trabalho do vácuo: - 0.095Mpa; material: cabeça: 16MnR; corpo: Q345-R; flange: Q-235-B que forja as peças;
|
3,2 tanque de armazenamento da resina
|
tanque de armazenamento da resina/verniz da isolação: Φ1000×1000mm, 1 parte; tipo da instalação: vertical; material para a cabeça: Q235-B; material para o corpo do tanque: Q235-B; flange: Q235-B que forja as peças; vácuo de trabalho: 5000-10000Pa; O tanque de armazenamento da resina é projetado com uma luz do peephole e 1-2 janelas de observação. Velocidade de mistura: 25-36r/min. Poder do motor: 1.1KW. camada do revestimento de 100mm. |
3,3 sistema do vácuo
|
1 grupo de bomba de aleta 2X-30 giratória velocidade máxima da sução do ar: 30L/S; poder do motor: 3KW. |
3,4 sistema hidráulico
| pressão de funcionamento: ≤12MPa |
3,5 fonte da resina e sistema de retorno, 1 ajustado
3,6 sistema pneumático, 1 ajustado
Pressão de funcionamento: 0.4-0.7Mpa.
3,7 sistema de aquecimento
|
A planta de impregnação de enrolamento do motor é equipada com o sistema de aquecimento. É compreendida do calefator elétrico, do sensor de temperatura, de válvulas, e do calibre de pressão. Poder do calefator: 15kw. O calefator aquece a água da circulação que circula na camada do revestimento. Este sistema é usado para manter o líquido da resina dentro de alguma variação da temperatura. A temperatura é equipada com o controlador automático. Há igualmente um alarme da temperatura excessiva. Quando a temperatura real exceder a válvula do limite, o aquecimento das paradas do calefator. |
3,8 sistema de refrigeração
|
máquina de refrigeração, 1 ajustado; poder: 10Hp, 400V; refrigerando a capacidade: 25000W/H; taxa fria do volume de água: 3M3/h. Este sistema é compreendido do tanque da água fria, da bomba da tubulação, do calibre de pressão, do tanque de expansão, das válvulas, e das tubulações. Este sistema para a máquina da impregnação da pressão do transformador é usado para refrigerar o tanque de armazenamento do verniz e o condensador. Este sistema é usado para refrigerar o verniz. O sistema de aquecimento é paralelamente conexão com o sistema de refrigeração. O DE LIGAR/DESLIGAR e a falha do sistema de refrigeração são mostrados no tela táctil. E há um alarme automático no tela táctil quando a falha ocorre. |
3,9 sistema de controlo, 1 ajustado
3.9.1 armários de controle, 1 parte (revestimento depulverização); tensão: 400V, 3 fase, 50HZ;
220V, 1 fase;
3.9.2 controle do PLC e sistema de controlo de computador industrial (auto e disponível manual);
Tipo do PLC: PLC de Mitsubishi;
computador 3.9.3 industrial com líquido de 21 polegadas
exposição (busca e imprimir do grau do vácuo, da pressão, e do nível da resina);
operação de 3.9.4 ratos.
indicador de nível 3.9.5 de controle remoto.
Gravação de 3.9.6 tempos reais e impressão do número do produto e de parâmetros técnicos, parâmetro
curvas, parâmetros físicos do processo: grau do vácuo - tempo, pressão - tempo, e nível da resina - tempo.
3.9.7 pode automaticamente recolher e gravar o vácuo e a pressão, e tem a função de memória.
3.9.8 o sistema de controlo para a máquina da impregnação do verniz do vácuo pode indicar o vácuo
o grau, a pressão e outros parâmetros mediram, indicando o processo de processamento inteiro.
3,10 material da instalação, 1 ajustado
|
tubulação de aço sem emenda, 1 ajustado; flanges padrão, e cotovelos; vários parafusos; |
4.Installation e serviço de comissão
A impregnação de vácuo de enrolamentos elétricos é instalada na placa de base e instalada como
um inteiro.
A máquina é testada já antes da entrega. Depois que o equipamento chega no local de cliente,
pode trabalhar somente conectando à fonte de alimentação.
