Fornalha de recozimento contínua do deleite de calor elétrico do fio de 120KW 4mm

Fornalha de recozimento contínua do deleite de calor elétrico do fio de 120KW 4mm

Fornalha de recozimento contínua do deleite de calor elétrico do fio de 120KW 4mm
Fornalha de recozimento contínua do deleite de calor elétrico do fio de 120KW 4mm Fornalha de recozimento contínua do deleite de calor elétrico do fio de 120KW 4mm

Imagem Grande :  Fornalha de recozimento contínua do deleite de calor elétrico do fio de 120KW 4mm

Detalhes do produto:
Lugar de origem: Jiangsu, China (continente)
Marca: WONDERY
Certificação: CE
Número do modelo: WR-3AF
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiable
Detalhes da embalagem: caixa da madeira compensada apropriada para o transporte do mar
Tempo de entrega: 60 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 60 grupos pelo quarto
Descrição de produto detalhada
Nome: Fornalha do deleite de calor elétrico Poder máximo: 120 quilowatts
Tensão: 380V 3P 50HZ Diâmetro de fio: fio de aço carbono de 2.5-4mm baixo
número do fio: 3 fios trataram um momento Zona de controle da temperatura: 6 zonas
Realçar:

fornalha do deleite de calor elétrico de 4mm

,

Fornalha do deleite de calor 120KW elétrico

,

fornalha de recozimento do fio de 4mm

Fornalha de recozimento contínua do deleite de calor elétrico do fio de 120KW 4mm



deleite de calor elétrico da fornalha de recozimento do 3-fio/fornalha contínuos do tratamento para o baixo fio de aço carbono



Parâmetro técnico

1 comprimento de aquecimento eficaz: fios 20m*3; Tem pré-aquecer a seção, seção de aquecimento e guardar a seção.

2 comprimentos refrigerando eficazes: fios 8m*3;

Poder 3 de aquecimento: 120KW (1-100% ajustável)

4 zonas de controle da temperatura: 6 zonas

Método de controle da temperatura 5: Controlador de temperatura de Shanghai Guolong do controle do SCR do PID com alarme de temperatura excessiva;

Precisão de controle da temperatura 6: ≤±2℃;

7 temperaturas da parede de fornalha: temperatura 45℃+Room;

Consumo de potência vazio da fornalha 8: ≤18%;

9 temperaturas de trabalho máximas: 1000℃;

Água 10 refrigerando na seção refrigerando: Reciclagem. Para o trabalho de 24 horas, uma torre refrigerando é recomendada fora da oficina.

Forro de fornalha 11: o lado da fornalha e o telhado de fornalha adotam a estrutura completa da fibra;

Elemento de aquecimento 12: 0Cr21AL6Nb

Produto 13: fio de aço inoxidável de φ1-3mm;





2. Fornalha de recozimento do fio de /steel da fornalha do tratamento do deleite de calor da construção

A fornalha de recozimento contínua do fio de aço é composta principalmente do corpo da fornalha, tubulação de aço inoxidável, aquecimento

elementos e dispositivos da fixação, sistema de controlo elétrico, e sistema de controlo automático da temperatura da fornalha.

corpo da fornalha

2,1 escudo da fornalha: fornalha de recozimento do fio de /steel da fornalha do tratamento do deleite de calor

A parede exterior da fornalha soldada com a placa Q235 com a espessura de 3 milímetros.

Soldou por 10 # seção de aço e por 8 # aço da seção. A fornalha tem a vantagem da empresa

desempenho da estrutura, o seguro e o durável.

2,2 forro de fornalha: fornalha de recozimento do fio de /steel da fornalha do tratamento do deleite de calor

O forro de fornalha é estrutura da todo-fibra. Adota o refratário de alta temperatura de alta qualidade

fibras, peças redondas de aço inoxidável padrão e método de montagem científico e razoável.

As fibras de alumínio são pre-comprimidas em blocos (gravidade da compressão: ≥230Kg/m3) e

então fixo ao corpo da fornalha pelas peças de aço inoxidável redondas. A espessura da instalação do

o material de isolação é ≮350mm. A estrutura tem a baixa condutibilidade de calor, a capacidade forte de anti-choque, e a luta contra a erosão.

A fibra de alumínio do silicato resiste uma temperatura máxima de 1200℃. O material do aço redondo é aço do círculo 1Cr13.

O forro tem o efeito da preservação rápida do aquecimento e do calor.

A parte inferior é feita do tijolo refratário pesado e do tijolo da mulite.

As junções de expansão de tijolos refratários são retidas na alvenaria a

impeça o dano da expansão do forro quando aquecido. Cada 400 milímetros,

um tijolo dado forma é usado para fixar as tubulações de aço inoxidável (a rede de arame

dentro do tijolo dado forma impede o rachamento do tijolo dado forma

condução à deformação das tubulações de aço inoxidável). Os dois lados

de cada tijolo dado forma são fixados com talas de aço inoxidável.



1,3 elemento de aquecimento do corpo da fornalha:

A fornalha do tratamento térmico emprega a liga de alta qualidade 0Cr21AL6Nb material da alto-resistência que é

processado em faixas onduladas da resistência. São instalados na parte inferior da fornalha

corpo para assegurar-se de que não sejam danificados durante o processamento. A fornalha tem 6 zonas de aquecimento.

O arranjo de elementos de aquecimento corresponde àquele de zonas de aquecimento. Um independente

o grupo do aquecimento é arranjado em cada zona de aquecimento. Todas as hastes da ligação-para fora são feitas de φ16 0Cr25AL5

material. Os mandris industriais especiais são usados para que as hastes da ligação-para fora assegurem a fiação firme e segura.

1,4 elementos de aquecimento

Os elementos de aquecimento adotam a correia de alta temperatura de alta qualidade da liga a fim encontrar a longo prazo

uso na temperatura do ℃ 950. O forro de fornalha adota a fibra refratária do silicato de alumínio.

A fornalha é equipada com os 3 tubos de aço inoxidável para os fios que vão completamente. A especificação

do tubo é Ø32*3, 20,5 medidores de comprimento. O material do tubo é 310S (Cr25Ni20Si2) que tem

a vantagem da durabilidade em altas temperaturas. Cada encanamento é equipado com o protetor

junção do gás. O sulco refrigerando na tomada da tubulação é fornecido com um dispositivo de conexão de selagem.

A entrada é equipada com o dispositivo do guia para assegurar-se de que o fio corra em uma linha reta no

encanamento. E o dispositivo da expansão térmica do encanamento é equipado igualmente na fornalha.

1,5 tanque refrigerando

O tanque refrigerando é feito da placa grossa do ferro de 5 milímetros pressionando e soldando, e do quadro

é soldado com aço de 10# e de 8# Q235. Há 3 tubos de aço stianless selados e soldados

com tubos do aquecimento. O material de aço inoxidável do tubo é 304 (1Cr18Ni9), e o diâmetro

é Ø32*3. O tanque é equipado com água da entrada e da tomada para assegurar refrigerar rápido das peças recozidas.

O comprimento de tubulação refrigerando eficaz é 8,5 medidores.

1,6 nitrogênio: fornecido pelo cliente;

1,7 sistema de controlo da temperatura

Controle de temperatura: a fornalha adota o controlador de temperatura inteligente de Shanghai Guolong

para controlar a temperatura que tem a função deajustamento para calcular o parâmetro ideal do PID

e consiga a estabilidade de temperatura. O controlador de temperatura tem as funções da temperatura excessiva

alarme e proteção térmica da ruptura dos pares.

O laço de aquecimento adota o SCR e provoca o controle. O poder de aquecimento da saída pode ser mudado a

consiga o controle de temperatura.

O sistema de alarme de temperatura excessiva é o alarme sadio e claro que assegura a segurança dos workpieces

e equipamento na fornalha.

Todos os dispositivos de controle principais, tais como contatores da C.A., fusíveis rápidos, relés intermediários, interruptores do curso,

os interruptores da operação, os botões, os indicadores do sinal, e os dispositivos da operação e de exposição são o tipo de

CHINT. fornalha de recozimento do fio de /steel da fornalha do tratamento do deleite de calor





espaço 3.Supply da fornalha do deleite de calor


Não. Artigo Q'ty Observação
1 Corpo da fornalha 1 grupo
2 Elementos de aquecimento 1 grupo Correia da resistência e fio de resistência
3 Sistema de controlo da temperatura 1 grupo
4 Controlador de temperatura 6 PCes
5 Fio de ligação da compensação 200meter
6 Pares térmicos 6 PCes Tipo de K
7 Dispositivo do rolo de guia 30 grupos
8 Tanque refrigerando 1 grupo

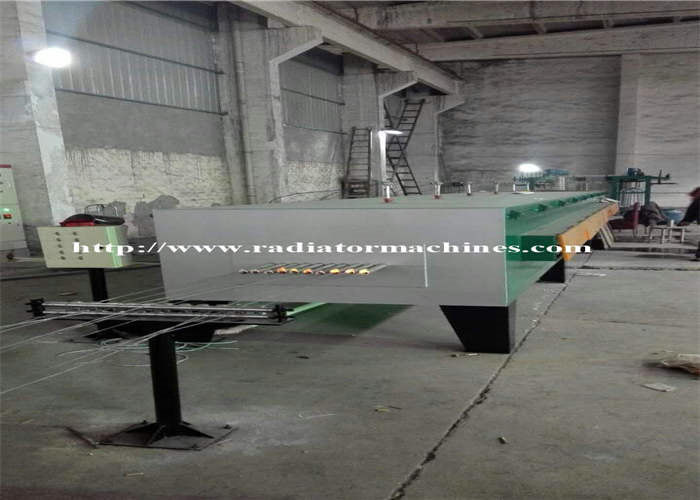

imagem contínua da fornalha de recozimento do fio de aço:



Fornalha de recozimento contínua do deleite de calor elétrico do fio de 120KW 4mm 0
