Casa ProdutosMáquina da aleta do radiador

Máquina de cobre da aleta do radiador, aleta que faz o núcleo das fileiras da máquina 1 - 4

Certificado
de boa qualidade Máquina do construtor do núcleo do radiador para vendas
de boa qualidade Máquina do construtor do núcleo do radiador para vendas
Estou Chat Online Agora

Máquina de cobre da aleta do radiador, aleta que faz o núcleo das fileiras da máquina 1 - 4

China Máquina de cobre da aleta do radiador, aleta que faz o núcleo das fileiras da máquina 1 - 4 fornecedor
Máquina de cobre da aleta do radiador, aleta que faz o núcleo das fileiras da máquina 1 - 4 fornecedor Máquina de cobre da aleta do radiador, aleta que faz o núcleo das fileiras da máquina 1 - 4 fornecedor

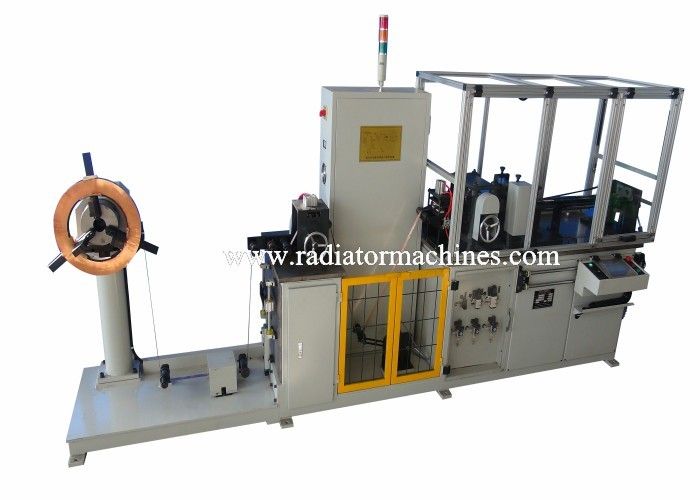

Imagem Grande :  Máquina de cobre da aleta do radiador, aleta que faz o núcleo das fileiras da máquina 1 - 4

Detalhes do produto:

Lugar de origem: jiangsu
Marca: WONDERY
Certificação: CE
Número do modelo: CPJ-100T

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1SET
Preço: Negotiable
Detalhes da embalagem: Caixa de madeira apropriada para o transporte do mar
Tempo de entrega: 90 dias
Termos de pagamento: T / T, L / C, Western Union
Habilidade da fonte: 300 grupos pelo ano
Contact Now
Descrição de produto detalhada
nome: Máquina da aleta do radiador Material da aleta: Cobre
Velocidade: 100 M/min número da fileira do núcleo: 1-4 fileiras
Peso: sobre de 1.8 toneladas Material de cobre: TP2

Máquina de cobre da aleta do radiador, aleta que faz o núcleo das fileiras da máquina 1 - 4

Introdução

A máquina da aleta do radiador pode produzir as aletas onduladas de cobre (1-4 fileiras) em um mecanismo do rolamento. A aleta de cobre é usada para

radiadores de cobre.



Espaço da fonte da máquina de alumínio da aleta



Decoiler 1 grupo
grupo megnetic do pó 1
grupo automático do dispositivo de ajuste 1 da força magnética do freio do pó
motor de alimentação 1 grupo
dispositivo de alimentação 1 grupo
mecanismo do ajuste do feedback da velocidade de alimentação 1 grupo
grupo bonde do armário de controle 1
grupo entrando do mecanismo 1 do ajuste da tensão da aleta
aleta que forma o grupo do rolo 1
grupo do dispositivo 1 do transporte da aleta
grupo do dispositivo 1 da coleção da aleta
contando e cortando o grupo do dispositivo 1
grupo da caixa 1 da operação
grupo do corpo de máquina 1
grupo da movimentação principal 1
movimentação principal que tensiona 1 grupo
grupo pneumático da placa de circuito 1



Parâmetros de cobre da aleta

Material da aleta: cobre TP2

Velocidade de alimentação: 100m/min

Tipo: mecanismo do rolamento

Número da fileira da aleta: 1-4 fileiras





Introdução detalhada
1) freio magnético do pó: equipado no quadro do decoiler. A velocidade decoiling é controlada pela força de resistência do magnético

freio do pó.
2) decoiler: A bandeja da bobina apoia a bobina e pode apertar ou afrouxar a bandeja ajustando a garra da bandeja. O valor em mudança da resistência

do potenciômetro controla automaticamente a força de resistência do freio magnético do pó. Quando houver uma emergência, o decoiler

pode ser parado imediatamente.
3) estrutura de alimentação do ajuste da resistência: a aleta que faz a máquina é ajustada com um sistema de alimentação automático. Os controles do controlador do amortecedor

a força de resistência do freio magnético do pó para manter a velocidade de alimentação da bobina que combina a velocidade de alimentação da aleta que forma a unidade.
4) mecanismo de alimentação do ajuste da força elástica: consistindo no mecanismo da detecção da corrida-para fora da tira, no suporte, e no cilindro pneumático. A aleta

a altura pode micro-ser ajustada mudando a pressão de funcionamento do cilindro. O mecanismo da detecção da corrida-para fora da tira podia cortar o poder

fonte da máquina inteira quando a tira do alumínio/cobre correr para fora.
5) dispositivo da lubrificação da aleta: consistindo na câmara de óleo superior e mais baixa e no óleo que imergem o feltro. Antes de entrar na aleta que forma a unidade, os dois lados

da tira do alumínio/cobre deve ser coberta com um filme de óleo para proteger a aleta formar a unidade. E igualmente as impurezas podiam ser limpadas para fora.
6) aleta que forma a unidade: é a maioria de parte importante da aleta que faz a máquina. É conduzido pelo motor do inversor.
7) dispositivo da separação: uma superior e folha de uma mais baixa separação que podem separar a tira formada da aleta que forma a unidade para evitar

bloqueio.
8) roda da convolução da aleta: um par de roda da convolução da aleta para dobrar a tira formada do alumínio/cobre, mantém as convoluções e transporta-as

elas à unidade seguinte.
9) dispositivo da coleção: o amortecedor da mola estala para fora a tira proximamente embalada do alumínio/cobre para obter a aleta basicamente formada.
10) dispositivo da correção do passo da aleta: a aleta basicamente formada não pode cumprir a exigência do passo da aleta, e o passo da aleta deve ser conseguido pelo

dispositivo da correção do passo da aleta.
11) dispositivo do transporte da aleta: o dispositivo é controlado por um motor de piso e por uma haste do sem-fim para transportar a aleta terminada e para contar a aleta

convoluções ao mesmo tempo. Quando as convoluções da aleta encontrarem o valor ajustado (isto é, o comprimento da aleta), as paradas do motor de piso e o PLC

controla o cortador para eliminar a aleta. A aleta é cortada na crista da aleta.
12) haste do sem-fim: a escolha da haste do sem-fim é decidida pelo passo da aleta. O passo diferente da aleta deve trabalhar com a haste diferente do sem-fim.
13) dispositivo de detecção do bloqueio: consistindo no motor, na ponta de prova da detecção e no bloco do isolamento. O elétrodo funciona com tensão da C.C. 24V. Isto

o dispositivo do bloqueio é instalado no lado da saída da aleta que forma a unidade. Quando a ponta de prova do elétrodo detecta um bloqueio, o poder do laço de controle é

eliminado, e o motor é parado imediatamente para proteger a aleta que forma a unidade.
14) cortador: consistir no cortador está e no cilindro pneumático do amortecedor ajustável do duplo-sentido. Há 2 uma válvula do sentido da posição 5 a

controle DE LIGAR/DESLIGAR do cilindro do corte.
15) lubrifique o mecanismo do pulverizador: consistindo na válvula de solenoide, limpe o gerador, e as tubulações. O gerador do vácuo tira o óleo temporário do tanque de óleo por DE LIGAR/DESLIGAR da válvula de solenoide e pulveriza então a névoa do óleo nos rolos da lâmina para a lubrificação.
16) A tabela de funcionamento da aleta que forma a unidade é feita do material do alumínio/cobre. E a aleta que forma a unidade é feita de uma tampa de vidro orgânica.







Máquina de cobre da aleta do radiador, aleta que faz o núcleo das fileiras da máquina 1 - 4
