Detalhes do produto:
Condições de Pagamento e Envio:
|
| nome da máquina: | máquina de dobra do tubo da serpentina do evaporador | Uso: | para dobrar os tubos na forma serpentina |
|---|---|---|---|
| Campo de aplicação: | linha de produção da evaporação | princípio de funcionamento 1: | O PLC controlou; HMI |
| Força motriz: | mecânico, elétrico e pneumático | Serviço pós-venda proporcionado: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria |
| Porto: | Shanghai | ||
| Realçar: | dobrador serpentino do tubo,máquina de dobra do tubo de cobre |
||

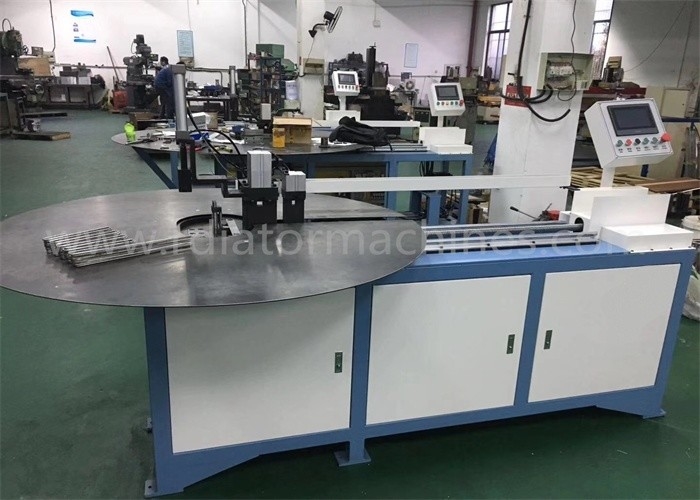

Evaporador de alumínio Serpentine Tube Bending Machine
1. Aplicação principal
A dobra serpentina do tubo é usada para endireitar as bobinas lisas de alumínio do tubo, dobra os tubos lisos em uma forma serpentina,
e corte os tubos dobrados. O processo de trabalho vai automaticamente em partir da alimentação,
endireitamento, dobrando-se ao corte.
2. Características principais
O sistema de controlo elétrico é compreendido do PLC e de um tela táctil. A alimentação do tubo liso é
através do parafuso da bola e de um servo motor de condução. O programa pode estabelecer-se com o toque
a tela, e os programas podem ser armazenados diretamente. A máquina de dobra serpentina do tubo
pode dobrar os tubos serpentinos de várias especificações.
A máquina tem uma precisão alta da repetição, e uma estabilidade alta. Dobra diferente
os ângulos estão disponíveis mudando os dados do programa de dobra no tela táctil.
3. Parâmetros técnicos da máquina de dobra serpentina do tubo
Tamanho da bobina: diâmetro interno: diâmetro 500mm; diâmetro exterior: dia1100mm máximo;
Largura: 400mm; espessura: 4,5,6mm
distância do Centro-à-centro: decidido pelo cliente
Largura lisa do tubo: 19-44mm
Comprimento do núcleo: 250-850mm
Curvaturas máximas: 50 curvaturas
Pressão da fonte de ar: 0.6Mpa
Fonte de alimentação: AC220V, 50Hz
Poder total: 3.5kw
capacidade de produção: 220 evaporadores por 8 horas
Peso do equipamento: 1.5T
Dimensão total: 12000mm×1400mm×1800mm
Wuxi Wondery que troca Co., Ltd é um fornecedor detalhado do equipamento que coopera com as várias fábricas domésticas. Nós podemos fornecer a linha de produção do permutador de calor para auto radiadores, condensadores, óleo-refrigeradores, calefatores, ou outros produtos, e condensadores e evaporadores da ATAC.
Auto linha de produção do condensador
Incluir: molde do único-perfurador da tubulação de coleta; máquina de formação automática da tubulação de coleta;
máquina de chanfradura de alumínio do um-fim ou do dois-fim; construtor semiautomático do núcleo; condensador
placa lateral que forma a máquina; máquina de corte da tubulação de coleta; tubo liso que endireita e que corta
máquina; fornalha de soldadura de alumínio.
Auto linha de produção do radiador
Incluir: máquinas para o tipo de soldadura radiador: aleta que faz a máquina, máquina do conjunto do núcleo do radiador,
máquina de friso do tanque plástico, detector de escape, encabeçamento e molde lateral da placa, e fornalha de soldadura;
máquinas para o tipo mecânico radiadores: molde da aleta, máquina da expansão da tubo-à-aleta,
máquina da expansão do tubo-à-encabeçamento, máquina de friso do tanque plástico, etc.;
Linha de produção do evaporador
Incluir: molde da aleta (tipo do único-perfurador ou tipo progressivo);
máquina de dobra serpentina do tubo; tabela do conjunto do evaporador, etc.;
Evaporador da ATAC e linha de produção do condensador
Incluir: máquina de dobra do permutador de calor; Máquina de dobra longa/curto do U-tubo;
tubo de cobre que endireita e máquina de corte;
linha da imprensa da aleta; molde progressivo da aleta; máquina vertical/horizontal da expansão; outro.
O outro permutador de calor que faz máquinas
Máquinas e/ou moldes para produtos similares do permutador de calor e seus acessórios
